Luci di segnalazione a LEDsono una parte importante dei moderni sistemi di visibilità dei veicoli utilizzati su veicoli di emergenza, di pubblica utilità, edili, agricoli, di assistenza stradale, di trasporto, industriali e speciali. Il loro ruolo va oltre la produzione di una luce brillante e lampeggiante. Un sistema di allarme adeguatamente progettato deve comunicare chiaramente le condizioni operative di un veicolo mentre interagisce con la carrozzeria, l'architettura elettrica, la posizione di montaggio, i requisiti ottici, l'esposizione ambientale e le normative applicabili. Il colore della luce, la distribuzione del raggio, lo schema di lampeggiamento, la sincronizzazione, la struttura dell'alloggiamento e la progettazione del controller influiscono sull'efficacia della percezione di un segnale di avvertimento. Comprendere questi fattori aiuta i produttori di veicoli, gli operatori di flotte, gli integratori e i progettisti di apparecchiature a sviluppare sistemi di allarme pratici, durevoli, manutenibili e adeguati alle condizioni in cui opera il veicolo.
Sommario
Fare clic su qualsiasi argomento per passare direttamente alla sezione.
- 1. Qual è il vero scopo dell'illuminazione di avvertimento del veicolo?
- 2. In che modo la tecnologia LED migliora le prestazioni di avviso?
- 3. Quali configurazioni di spie sono disponibili?
- 4. Come dovrebbe essere selezionato il colore della spia?
- 5. Perché l'ottica, i modelli di flash e gli angoli di visualizzazione sono importanti?
- 6. Dove dovrebbero essere montate le luci di segnalazione?
- 7. Quali condizioni ambientali dovrebbero essere considerate?
- 8. In che modo i sistemi elettrici e i controller influiscono sul funzionamento?
- 9. Come si possono integrare i sistemi di allarme nei diversi veicoli?
- 10. Come dovrebbero essere valutati la conformità e i test?
- 11. Quali sono gli errori di selezione più comuni?
- 12. In che modo i produttori possono migliorare l’affidabilità del sistema?
- 13. Cosa dovrebbe includere una specifica tecnica pratica?
- 14. Domande frequenti
Qual è il vero scopo dell'illuminazione di avvertimento del veicolo?
L'illuminazione di avvertimento è fondamentalmente un sistema di comunicazione visiva. Il suo compito è attirare l'attenzione adeguata e aiutare le persone circostanti a capire che un veicolo ha una condizione operativa speciale.
Un segnale di avvertimento può indicare che un veicolo sta rispondendo a un'emergenza, lavorando lungo una carreggiata, muovendosi lentamente, effettuando la manutenzione delle infrastrutture, operando in un'area di lavoro temporanea, trainando attrezzature o eseguendo un'altra attività che richiede ulteriore consapevolezza da parte delle persone vicine.
Ciò rende l'illuminazione di avvertimento diversa dalla normale illuminazione del veicolo. I fari, le luci dei freni, gli indicatori di direzione e le luci di posizione comunicano principalmente le normali funzioni del veicolo. Un sistema di allarme aggiunge un ulteriore livello di informazioni sullo stato del veicolo o sull’ambiente operativo.
La distinzione diventa particolarmente importante quando un veicolo opera in diversi ambienti. Un camion utilitario può viaggiare attraverso una città durante il giorno, fermarsi lungo una strada la sera, entrare in un'area di costruzione e lavorare vicino a pedoni o macchinari. Lo stesso veicolo fisico può quindi richiedere visibilità da più direzioni in condizioni di illuminazione di fondo molto diverse.
Il sistema dovrebbe aiutare le persone vicine a riconoscere che il veicolo ha una condizione operativa speciale.
La distribuzione della luce dovrebbe rendere il veicolo visibile dagli angoli che contano nell’ambiente di lavoro reale.
Schemi ripetibili e controlli chiari aiutano gli operatori a utilizzare il sistema di allarme in modo prevedibile.
L'apparecchiatura di allarme dovrebbe funzionare con la struttura del veicolo, l'impianto elettrico, i controlli e gli altri componenti installati.
Uno dei malintesi più comuni è che le prestazioni dell'avviso siano semplicemente una questione di luminosità. In realtà, la visibilità utile dipende dalla luminosità, dall'angolo di visione, dal contrasto dello sfondo, dal comportamento del flash, dal design dell'obiettivo, dall'altezza di montaggio, dalla geometria del veicolo, dalle condizioni meteorologiche e dall'ambiente visivo che circonda il veicolo.
Un modulo molto luminoso montato dietro un ostacolo può produrre una copertura di allarme meno utile rispetto a un sistema moderatamente potente posizionato correttamente intorno al veicolo. Allo stesso modo, un segnale che appare impressionante in un laboratorio buio può comportarsi in modo diverso alla luce del sole, pioggia battente, nebbia, polvere o in un ambiente contenente più fonti di luce intensa.
In che modo la tecnologia LED migliora le prestazioni di avviso?
La tecnologia LED ha trasformato il design dei prodotti di allarme per veicoli. I LED a stato solido consentono ai produttori di costruire moduli compatti con disposizioni ottiche flessibili, controllo elettronico e alloggiamenti altamente integrati.
La flessibilità del posizionamento dei LED è uno dei vantaggi più importanti. È possibile disporre più emettitori dietro una lente, lungo una barra, all'interno di un gruppo ottico compatto o su più moduli distribuiti. Ciò consente ai progettisti di creare modelli di avvertimento adatti a specifici angoli di visione invece di trattare la lampada come una singola sorgente puntiforme.
Architettura del prodotto compatta
I moduli LED possono essere progettati in contenitori relativamente piccoli, rendendo possibile l'integrazione di funzioni di avviso in griglie, paraurti, specchietti, pannelli laterali, gruppi del tetto, aree delle visiere e altre posizioni limitate. Ciò è utile per i veicoli moderni in cui lo stile esterno, i requisiti aerodinamici e l'integrazione delle apparecchiature sono tutti fattori importanti.
Controllo elettronico del flash
I LED possono essere accesi elettronicamente con tempi precisi. Ciò supporta più modelli di flash, funzionamento sincronizzato, sequenze alternate, funzioni direzionali e altri comportamenti controllati.
Il controllo elettronico facilita inoltre il coordinamento di più moduli. Ad esempio, i prodotti anteriori e posteriori possono funzionare insieme mentre i moduli laterali creano una copertura aggiuntiva agli angoli laterali.
Durabilità della costruzione a stato solido
I prodotti LED non si basano su un filamento tradizionale all'interno della sorgente luminosa. Ciò modifica la costruzione della lampada e può ridurre la sensibilità a determinati tipi di guasti meccanici associati alle sorgenti luminose basate su filamenti.
La progettazione termica rimane importante
La tecnologia LED produce ancora calore. Sebbene i sistemi LED siano efficienti, la loro temperatura interna influisce sul comportamento elettronico e ottico. Il design dell'alloggiamento, la dissipazione del calore, il luogo di installazione, la temperatura ambiente e la durata di funzionamento possono influenzare le prestazioni termiche.
| Area tecnologica | Cosa influenza | Considerazione pratica |
|---|---|---|
| Disposizione dell'emettitore LED | Rendimento e copertura ottica | Adattare la disposizione degli emettitori agli angoli di visione richiesti |
| Lente ottica | Forma e distribuzione del fascio | Esaminare la copertura effettiva piuttosto che il solo risultato |
| Alloggiamento | Protezione e comportamento termico | Adatta il design della custodia all'ambiente di installazione |
| Elettronica di controllo | Modelli e sincronizzazione | Utilizzare modalità operative chiaramente definite |
Il punto importante è che i LED sono una piattaforma tecnologica e non una soluzione di allarme completa di per sé. La progettazione ottica, l'elettronica, la gestione termica, la costruzione dell'alloggiamento, il montaggio e la logica di controllo determinano l'efficacia delle prestazioni della tecnologia su un veicolo reale.
Quali configurazioni di spie sono disponibili?
I moderni sistemi di allarme per veicoli sono disponibili in diverse forme fisiche. Ciascuna configurazione è progettata in base a requisiti di installazione diversi e i veicoli professionali spesso combinano diversi tipi per ottenere una copertura più ampia.
Barre luminose montate sul tetto
Le barre luminose vengono generalmente installate sul tetto e possono contenere più moduli ottici disposti per fornire copertura anteriore, posteriore e laterale.
La loro posizione elevata può aiutare il segnale di avvertimento a rimanere visibile sopra le altre strutture del veicolo. Tuttavia, la posizione di montaggio sul tetto espone il prodotto anche al carico del vento, agli agenti atmosferici, alle vibrazioni e all'aumento dell'altezza complessiva del veicolo.

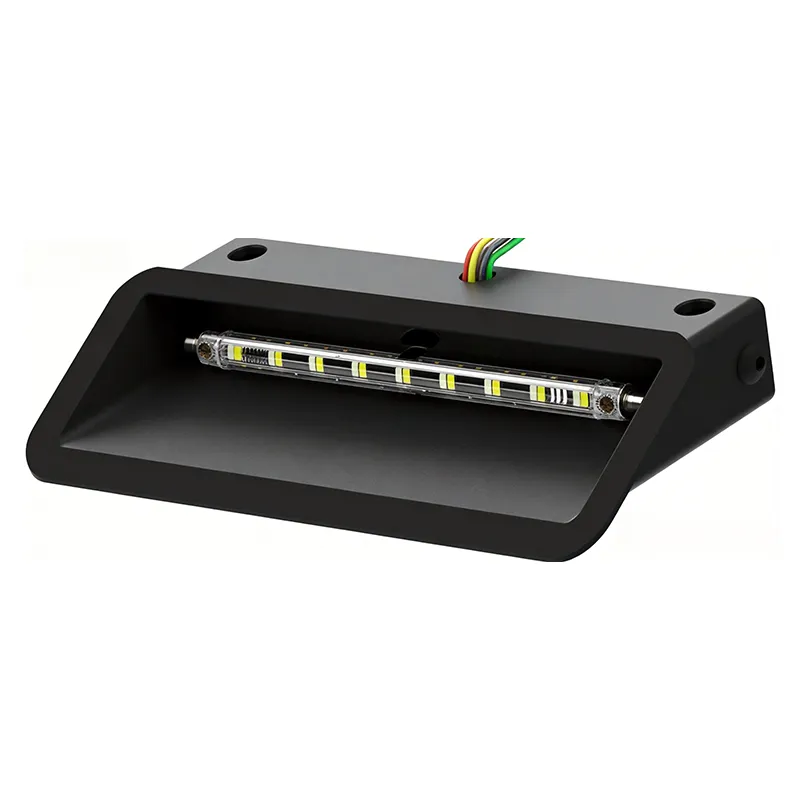

Lampade compatte
I fari sono moduli singoli più piccoli che possono essere distribuiti attorno al veicolo. Vengono spesso utilizzati nelle aperture della griglia, nei paraurti, nei pannelli laterali, nella carrozzeria posteriore, nelle aree degli specchietti o in altri luoghi in cui una barra luminosa di grandi dimensioni non è pratica.
I fari distribuiti possono essere particolarmente utili per colmare le lacune di visibilità create dalla carrozzeria o dalle attrezzature.
Segnali
I fari sono solitamente posizionati in un punto elevato e forniscono un segnale di avvertimento altamente riconoscibile. La loro forma cilindrica o compatta consente loro di essere montati sui tetti dei veicoli, sulle strutture delle attrezzature o su piattaforme speciali.
Sistemi a scomparsa
I moduli a scomparsa vengono installati dietro le strutture esistenti del veicolo, consentendo alla funzione di allarme di rimanere visivamente discreta quando non è in funzione. L'installazione richiede un'attenta considerazione dello spazio ottico, della dissipazione del calore, del cablaggio e dell'accesso per la manutenzione.
Sistemi montati su visiera
Le unità visiera sono installate all'interno del veicolo vicino alla zona superiore del parabrezza. Possono fornire un'illuminazione di avvertimento in avanti mantenendo un ingombro di installazione compatto.
La questione principale è garantire che il sistema non crei eccessivi riflessi o interferisca con la visibilità dell’operatore.
Sistemi di allarme direzionale
I sistemi direzionali utilizzano sequenze controllate per comunicare il movimento a sinistra, a destra o al centro. Sono particolarmente rilevanti per i veicoli di servizio stradale, i veicoli di gestione del traffico, i camion di recupero e i veicoli da lavoro che operano intorno ad aree di traffico attivo.
| Configurazione | Installazione tipica | Vantaggio principale | Considerazione principale |
|---|---|---|---|
| Barra luminosa | Tetto | Ampia visibilità elevata | Montaggio, altezza, esposizione al vento |
| Testa luminosa | Griglia, paraurti, laterale, posteriore | Posizionamento distribuito flessibile | Direzione ottica e profondità di installazione disponibile |
| Faro | Posizione di montaggio elevata | Segnale di avvertimento di alto livello distintivo | Resistenza di montaggio e altezza complessiva del veicolo |
| Nascondiglio | Dietro i pannelli del veicolo | Integrazione discreta | Percorso ottico e gestione termica chiari |
| Unità visiera | Parabrezza superiore interno | Avvertimento in avanti compatto | Visibilità e riflessioni del conducente |
| Unità direzionale | Zona posteriore o di servizio | Comunicazione della direzione del traffico | Controllare la sequenza e la sincronizzazione |
Non esiste un'unica configurazione adatta a ogni veicolo. La selezione dovrebbe iniziare con il problema di visibilità che deve essere risolto e quindi identificare quale disposizione fisica può affrontare tale problema nel modo più efficace.
Un grande camion da lavoro può utilizzare una barra luminosa rialzata insieme ai fari anteriori e posteriori, mentre un veicolo di servizio compatto può fare affidamento principalmente su una griglia discreta e moduli posteriori. Il fattore importante è la copertura, non semplicemente la quantità del prodotto.
Come dovrebbe essere selezionato il colore della spia?
Il colore dell'avviso contiene informazioni, ma il colore corretto dipende dal ruolo del veicolo, dal paese, dalla giurisdizione, dalla categoria di servizio e dalle normative applicabili.
I colori di avviso comuni includono ambra, rosso e blu. Diverse classi di veicoli possono anche utilizzare configurazioni multicolori per diversi stati operativi. Poiché queste regole possono variare, il colore dovrebbe sempre essere considerato una decisione normativa e funzionale piuttosto che una preferenza puramente visiva.
Sistemi di allarme color ambra
L'ambra è ampiamente associata alla cautela, all'attività lavorativa, alle operazioni stradali, alla manutenzione, alla costruzione, ai servizi di pubblica utilità, alle attrezzature a movimento lento e ad altre applicazioni in cui è richiesta maggiore attenzione.
Sistemi di allarme rosso
Il rosso può avere un forte significato di avvertenza e può essere associato a particolari funzioni del veicolo o categorie di servizi autorizzati a seconda della giurisdizione.
Sistemi di allarme blu
Il blu è spesso soggetto a controlli più severi e può essere riservato a particolari categorie di veicoli di emergenza o autorizzati. È quindi opportuno verificarne attentamente l'idoneità al mercato di destinazione e al ruolo del veicolo.
Sistemi bicolore
I prodotti bicolore possono supportare diversi stati operativi. Ad esempio, un colore approvato può essere associato ad un'attività lavorativa generale mentre un altro viene utilizzato per una funzione operativa separata. La logica del controller dovrebbe rendere chiare queste modalità e impedire combinazioni accidentali.
| Strategia del colore | Potenziale applicazione | Considerazione importante |
|---|---|---|
| Ambra | Lavoro, cautela, servizio, attività stradale | Comune nelle applicazioni legate al lavoro, soggette alle norme locali |
| Rosso | Funzioni di avviso designate | Utilizzare in base ai requisiti del veicolo e della giurisdizione |
| Blu | Segnalazione specializzata di emergenza | Spesso regolamentati in modo più rigido |
| Doppio colore | Stati operativi multipli | La logica del controller dovrebbe separare chiaramente le modalità approvate |
Il colore interagisce anche con l'ambiente. Il contrasto visivo tra il segnale di avvertimento e lo sfondo può cambiare in caso di luce solare, condizioni notturne, illuminazione urbana, neve, nebbia o superfici riflettenti.
Perché l'ottica, i modelli di flash e gli angoli di visualizzazione sono importanti?
La visibilità degli avvisi dipende fortemente dal design ottico. L'utente della strada circostante può vedere il veicolo direttamente davanti a sé, da un'angolazione, di lato o da dietro. Il sistema di allarme deve quindi fornire una visibilità significativa attraverso le direzioni che contano.
Distribuzione del fascio
Lenti ottiche, riflettori, disposizione dei LED, orientamento dei moduli e geometria dell'alloggiamento determinano la modalità di diffusione della luce emessa. Una luce rivolta in avanti è ottimizzata in modo diverso da un modulo destinato a fornire un'ampia copertura laterale.
Un sistema pratico dovrebbe ridurre al minimo le zone deboli non necessarie. Questo è il motivo per cui la distribuzione della luce deve essere valutata attraverso i relativi angoli di visione piuttosto che solo da una direzione preferita.
Angolo di visione
La carrozzeria del veicolo può creare ostacoli ottici imprevisti. Un'unità montata sulla griglia può funzionare molto bene dalla parte anteriore fornendo allo stesso tempo una visibilità limitata da un'angolazione laterale. Una barra sul tetto può offrire un'ampia copertura ma lasciare comunque degli spazi vuoti vicino al veicolo.
La mappatura del veicolo da più punti di vista prima dell'installazione può rivelare queste aree.
Modelli flash
Il lampeggiamento rende l'illuminazione di avvertimento visivamente distinta da molte normali luci dei veicoli. Modelli diversi possono supportare stati operativi diversi o creare una maggiore separazione visiva dallo sfondo.
Tuttavia, un’eccessiva complessità del modello può creare un altro problema. Gli operatori potrebbero avere difficoltà a ricordare quale modello corrisponde ad una particolare funzione. Un insieme più piccolo di modalità chiaramente definite può spesso essere più pratico di una libreria di pattern inutilmente grande.
Sincronizzazione
Quando più moduli funzionano come un unico sistema, la sincronizzazione influisce sul risultato visivo complessivo. I moduli possono lampeggiare simultaneamente, alternarsi tra sinistra e destra, spazzare il veicolo o funzionare in gruppi sincronizzati separati.
Più moduli si attivano insieme per creare un evento di avviso unificato.
Gruppi separati si attivano in sequenza per creare movimento visivo attraverso il veicolo.
L'attività luminosa viaggia attraverso un gruppo organizzato e può supportare funzioni direzionali.
I modelli approvati possono essere selezionati in base allo stato operativo del veicolo.
Condizioni visive del mondo reale
Le prestazioni ottiche dovrebbero essere considerate in condizioni realistiche. La luce solare intensa, i fari, la pavimentazione bagnata, la nebbia, la polvere, i segnali riflettenti, la neve e le luci di lavoro nelle vicinanze possono alterare il modo in cui vengono percepiti i segnali di avvertimento.
Questo è il motivo per cui i risultati del laboratorio da soli non raccontano l’intera storia. L'installazione finale del veicolo determina se la luce raggiunge effettivamente lo spettatore in una forma utile.
Dove dovrebbero essere montate le luci di segnalazione?
La posizione di montaggio ha un'influenza diretta sulla visibilità. Determina l'elevazione, la linea di vista, l'ostruzione, il percorso dei cavi, lo stress meccanico e l'accessibilità per la manutenzione.
Montaggio sul tetto
I sistemi montati sul tetto beneficiano dell'elevazione. Possono rimanere visibili sopra molte strutture di veicoli e possono fornire un'ampia copertura anteriore, posteriore e laterale.
Allo stesso tempo, l’installazione sul tetto aumenta l’esposizione al vento, alla pioggia, alla neve, al lavaggio dei veicoli e agli urti accidentali. L'hardware di montaggio deve quindi essere adeguato alla struttura del tetto e all'ambiente operativo del veicolo.
Montaggio griglia anteriore
I fari montati sulla griglia possono fornire una copertura di segnalazione frontale di livello inferiore e possono integrare un prodotto montato sul tetto. La profondità di installazione e la distanza ottica devono essere esaminate attentamente.
Montaggio posteriore
I moduli di allarme posteriori possono essere particolarmente importanti per i veicoli commerciali e di servizio stradale che sostano o lavorano lungo le strade pubbliche. Il conducente che segue potrebbe non essere in grado di vedere chiaramente una luce anteriore o montata sul tetto se la carrozzeria del veicolo o un'attrezzatura vicina bloccano il segnale.
Montaggio laterale
I moduli laterali possono ridurre gli spazi di visibilità laterale. Ciò può essere utile quando i veicoli lavorano attorno a incroci, pedoni, macchinari o traffico in transito.
Integrazione nascosta
I moduli a scomparsa possono preservare un aspetto esterno pulito fornendo allo stesso tempo funzionalità di avviso. Queste installazioni richiedono un'attenta considerazione del materiale circostante e del percorso ottico.
| Posizione di montaggio | Ruolo principale di visibilità | Sfida tipica |
|---|---|---|
| Tetto | Copertura ampia ed elevata | Carico del vento, altezza, resistenza al montaggio |
| Griglia anteriore | Copertura in avanti e in diagonale | Ingombro del corpo e profondità di installazione |
| Posteriore | Seguendo il traffico | Porte, attrezzature, portapacchi e carrozzeria |
| Lato | Copertura laterale | Geometria del veicolo e orientamento dei moduli |
| Visiera | Visibilità della cabina di prua | Riflessi e visibilità del conducente |
Un metodo di progettazione utile è creare una mappa di visibilità. Contrassegnare le zone di visione anteriore, posteriore, laterale, elevata e a distanza ravvicinata del veicolo, quindi identificare quali aree sono bloccate da specchietti, attrezzature, pannelli della carrozzeria, binari, scale, portapacchi o accessori.
Una volta conosciute queste lacune, ogni modulo di allarme ha un compito chiaro. Questo approccio è più efficace dell'aggiunta casuale di luci finché il veicolo non appare sufficientemente luminoso.
Quali condizioni ambientali dovrebbero essere considerate?
I dispositivi di allarme per veicoli funzionano in ambienti che possono essere notevolmente più difficili rispetto alle applicazioni elettriche interne. L'esposizione all'esterno può includere pioggia, spruzzi stradali, neve, fango, polvere, vibrazioni, radiazioni ultraviolette, variazioni di temperatura, prodotti chimici per la pulizia e impatto meccanico.
Esposizione all'acqua
I prodotti di segnalazione per esterni dovrebbero avere una protezione adeguata all'installazione prevista. L'acqua può penetrare attraverso giunture, connettori, uscite dei cavi, interfacce di montaggio o guarnizioni danneggiate.
La qualità dell'installazione fa parte dell'equazione di protezione dell'acqua. Un involucro può essere ben sigillato in fabbrica e tuttavia presentare infiltrazioni d'acqua se l'instradamento dei cavi, i fori di montaggio o il posizionamento dei connettori vengono gestiti in modo errato durante l'installazione.
Polvere e fango
I veicoli edili, agricoli, minerari, forestali e industriali possono operare in ambienti contenenti polvere, fango, sabbia e particelle fini. Le lenti dovrebbero rimanere pratiche da pulire e l'installazione dovrebbe evitare luoghi inutilmente esposti dove può accumularsi contaminazione.
Vibrazioni e urti
Il movimento del veicolo sottopone i prodotti di avvertimento a vibrazioni meccaniche. Strade sconnesse, utilizzo fuoristrada, attrezzature pesanti e movimenti frequenti del veicolo possono sottoporre a sollecitazioni staffe, elementi di fissaggio, circuiti stampati, connettori e componenti interni.
Temperatura
I veicoli possono essere parcheggiati alla luce diretta del sole o utilizzati durante le fredde condizioni invernali. Il prodotto deve pertanto essere selezionato per l'effettivo intervallo di temperatura operativa, in particolare laddove è previsto un lampeggio continuo o frequente.
Esposizione ai raggi UV
Le lenti e gli alloggiamenti per esterni possono essere esposti a radiazioni ultraviolette prolungate. La selezione del materiale dovrebbe considerare la resistenza all'ingiallimento, alla screpolatura, all'infragilimento e alla perdita di chiarezza ottica nel tempo.
- Protezione dell'acqua:Abbinare l'involucro e il metodo di installazione all'esposizione effettiva.
- Durabilità meccanica:Considerare vibrazioni, impatti, urti e sollecitazioni di montaggio.
- Comportamento termico:Confermare il funzionamento entro l'intervallo di temperatura previsto.
- Resistenza ai raggi UV:Considerare l'esposizione all'aperto a lungo termine di lenti e custodie.
- Protezione del connettore:Proteggi gli ingressi dei cavi e le interfacce elettriche con la stessa cura dell'alloggiamento della lampada.
Le valutazioni ambientali dovrebbero essere interpretate insieme all'installazione finale. Una valutazione del prodotto ha senso solo quando la configurazione installata preserva le condizioni per le quali il prodotto è stato progettato.
In che modo i sistemi elettrici e i controller influiscono sul funzionamento?
I moderni sistemi di allarme spesso contengono più fari controllati come una rete coordinata anziché come una lampada indipendente collegata a un interruttore.
Compatibilità di tensione
Gli impianti elettrici del veicolo variano in base all'applicazione. Pertanto il dispositivo di segnalazione deve essere adeguato alla tensione nominale e al campo di funzionamento del veicolo.
La compatibilità della tensione deve essere verificata prima dell'installazione anziché dedurla dalla categoria del veicolo.
Protezione del circuito
Cablaggio, fusibili, messa a terra, dimensioni dei cavi, selezione dei connettori e protezione del circuito adeguati sono importanti per un'integrazione elettrica sicura.
Il sistema di cablaggio deve inoltre essere protetto dall'abrasione, dal calore eccessivo, dai componenti in movimento, dall'esposizione all'acqua e dallo stress meccanico.
Funzioni del controllore
A seconda del design del prodotto, un controller può gestire schemi di flash, sincronizzazione, modalità colore, sequenze direzionali, commutazione di potenza o diversi gruppi di moduli luminosi.
| Funzione di controllo | Scopo | Requisito pratico |
|---|---|---|
| Controllo della potenza | Abilita o disabilita il sistema di allarme | Chiara identificazione dell'operatore |
| Selezione del modello | Seleziona il comportamento flash approvato | Disposizione della modalità semplice e logica |
| Controllo del colore | Modificare il colore o la modalità operativa approvata | Prevenire combinazioni accidentali e inappropriate |
| Controllo direzionale | Crea sequenze a sinistra, a destra o al centro | Chiara relazione tra input e output |
| Sincronizzazione | Coordinare più moduli | Tempi stabili in tutto il sistema |
I controlli semplici sono spesso più pratici
Un pannello di controllo con molti pulsanti non è automaticamente migliore. Gli operatori potrebbero dover attivare le funzioni di avviso mentre indossano guanti, lavorano di notte o sono concentrati sul funzionamento del veicolo.
Controlli chiaramente etichettati e raggruppamenti logici possono rendere il sistema più facile da usare in condizioni operative reali.
Accesso al servizio
Il controller deve essere protetto da calore, acqua e urti non necessari, pur rimanendo accessibile per la manutenzione. I cablaggi devono essere etichettati in modo che i tecnici possano identificare moduli e circuiti senza inutili smontaggi.
Come si possono integrare i sistemi di allarme nei diversi veicoli?
Ogni veicolo presenta un problema di avviso diverso. Le dimensioni del corpo, l'attrezzatura, la velocità operativa, l'ambiente di lavoro e i requisiti normativi possono modificare in modo significativo la configurazione appropriata.
Potrebbe richiedere una copertura di avvisi coordinata, una selezione rapida della modalità, schemi di lampeggiamento controllati e un'elevata visibilità da più direzioni.
Spesso richiedono una copertura di avvertenza attorno alle strutture di apparecchiature di grandi dimensioni e protezione da polvere, vibrazioni, fango e impatto fisico.
Può fermarsi frequentemente accanto a strade o infrastrutture, rendendo importante il riconoscimento posteriore e laterale.
Può funzionare attorno ad accessori di grandi dimensioni e in condizioni di luce mutevoli, richiedendo un posizionamento accurato e una costruzione durevole.
Può incontrare rami, terreno irregolare, polvere, vibrazioni e condizioni di scarsa illuminazione che impongono ulteriori esigenze in termini di montaggio e progettazione dell'alloggiamento.
Funziona spesso vicino al traffico in movimento, rendendo particolarmente importante il riconoscimento rapido delle direzioni di avvicinamento e di passaggio.
Veicoli della flotta
Le flotte possono includere diversi modelli di veicoli con tetti, griglie, impianti elettrici e dimensioni della carrozzeria diversi. Una strategia di allarme standardizzata dovrebbe pertanto definire requisiti funzionali comuni consentendo al tempo stesso l’adattamento delle configurazioni fisiche a ciascun veicolo.
Edilizia e attrezzature pesanti
Le attrezzature pesanti possono avere ampie aree cieche. Potrebbe essere necessario posizionare i moduli di allarme sopra le cabine, intorno al corpo macchina o vicino alle strutture posteriori. L'hardware di montaggio deve essere selezionato in base alle vibrazioni e ai movimenti associati alla macchina.
Applicazioni agricole
Le attrezzature agricole possono passare dal lavoro sul campo ai viaggi su strada. Potrebbe quindi essere necessario che i dispositivi di segnalazione rimangano visibili attorno ad accessori di grandi dimensioni e componenti in movimento, resistendo alla polvere, al fango, alla luce solare, all'umidità e a lunghi periodi di funzionamento.
Veicoli speciali
I veicoli di servizio, di recupero, di trasporto e municipali possono richiedere una combinazione personalizzata di barre luminose, fari, gruppi ottici, sistemi direzionali e controller. In questi casi, l’integrazione specifica per l’applicazione è solitamente più appropriata che fare affidamento su un accordo di prodotto generico.
In tutte queste applicazioni, il sistema migliore inizia con lo scenario operativo del veicolo piuttosto che con un catalogo di prodotti.
Come dovrebbero essere valutati la conformità e i test?
I dispositivi di allarme per veicoli possono essere soggetti a normative specifiche del mercato, requisiti fotometrici, requisiti di compatibilità elettromagnetica, test ambientali e norme sulla categoria del veicolo.
I termini e gli standard che compaiono sui documenti tecnici dovrebbero quindi essere interpretati con attenzione. Una designazione particolare può riguardare prestazioni ottiche, compatibilità elettromagnetica o un'altra parte dei requisiti del prodotto. Designazioni diverse non dovrebbero essere trattate come intercambiabili.
Test fotometrico
La valutazione fotometrica esamina il comportamento ottico e può includere output, distribuzione, colore e visibilità su angoli definiti a seconda dei requisiti applicabili.
Test di vibrazione
L'illuminazione del veicolo è continuamente esposta alle vibrazioni. I test possono aiutare a valutare la durabilità dell'alloggiamento, della struttura di montaggio, dei collegamenti elettrici, dei circuiti stampati, dei componenti ottici e dei gruppi interni.
Test di acqua e ingresso
I dispositivi di segnalazione per esterni dovrebbero essere valutati per la relativa esposizione ambientale. La protezione necessaria dipende dal luogo di installazione e dalle condizioni previste durante l'uso.
Valutazione della corrosione
Sale stradale, umidità, acqua e contaminanti industriali possono intaccare le superfici metalliche, i rivestimenti, gli elementi di fissaggio e le strutture di montaggio. I test di corrosione possono aiutare a identificare i punti deboli nei materiali e nel trattamento superficiale.
Compatibilità elettromagnetica
Le apparecchiature di allarme funzionano insieme a radio, sistemi di navigazione, moduli di controllo, elettronica del motore, sensori e altri sistemi del veicolo. La compatibilità elettromagnetica è quindi una considerazione importante per l'elettronica integrata del veicolo.
| Area di prova | Obiettivo primario | Perché è importante |
|---|---|---|
| Fotometrico | Uscita e distribuzione ottica | Aiuta a verificare la visibilità e il comportamento del segnale |
| Vibrazione | Durabilità meccanica | Simula le sollecitazioni derivanti dal movimento del veicolo |
| Ingresso di acqua | Protezione della custodia | Importante per installazione esterna ed a vista |
| Corrosione | Resistenza dei materiali e delle finiture | Relativo alla salsedine, all'umidità e agli ambienti industriali |
| EMC | Compatibilità elettrica | Supporta il funzionamento stabile insieme ad altri componenti elettronici del veicolo |
La conformità dovrebbe essere considerata anche a livello di configurazione. Un risultato del test può applicarsi a una particolare disposizione del prodotto, colore, orientamento di montaggio o modalità operativa. La documentazione tecnica dovrebbe chiarire tali condizioni.
Quali sono gli errori di selezione più comuni?
Molti problemi del sistema di allarme hanno origine durante la selezione piuttosto che dopo l'installazione. Gli errori più comuni riguardano l'attenzione all'aspetto o alla luminosità trascurando la geometria del veicolo, i requisiti legali, l'esposizione ambientale o l'architettura di controllo.
- Scegliendo solo in base alla luminosità:La produzione da sola non determina una copertura utile.
- Ignorando la posizione di montaggio:Carrozzeria o attrezzatura possono bloccare una lampada ben progettata.
- Utilizzo di un colore inappropriato:I requisiti di colore variano in base all'applicazione e alla giurisdizione.
- Ignorare il controller:Più moduli luminosi necessitano di una logica di funzionamento coordinata.
- Trascurare l’esposizione ambientale:Polvere, fango, sale, vibrazioni e temperatura influiscono sulla scelta del prodotto.
- Blocco dell'accesso al servizio:Le apparecchiature nascoste diventano difficili da ispezionare e sostituire.
- Miscelazione di componenti incompatibili:La tensione, i connettori, l'architettura del controller e le dimensioni di montaggio devono corrispondere.
- Aggiunta di troppi moduli:Più prodotti non risolvono automaticamente una strategia di scarsa visibilità.
Il problema riguarda solo la luminosità
Un sistema di allarme che appare estremamente luminoso da una direzione può comunque produrre una debole copertura laterale o posteriore. Occorre quindi considerare l'intero inviluppo visivo.
Il problema del prodotto unico adatto a tutti
Una barra luminosa sul tetto che funziona bene su un camion potrebbe non essere adatta per un veicolo di servizio compatto. Allo stesso modo, un faro a griglia può essere ideale per una forma corporea e poco adatto a un'altra.
Il problema del colore legale
Il colore deve essere confermato per il mercato di destinazione e il ruolo del veicolo prima dell'installazione. Un prodotto che sia fisicamente in grado di produrre un colore specifico non rende automaticamente quel colore adatto ad ogni applicazione.
Il problema della manutenzione
I sistemi di allarme vengono spesso installati in luoghi difficili perché i punti di montaggio più visibili non sono sempre i più facili da manutenere. L'installazione dovrebbe bilanciare la visibilità con un accesso ragionevole per l'ispezione, la pulizia e la sostituzione.
In che modo i produttori possono migliorare l’affidabilità del sistema?
L'affidabilità dei dispositivi di allarme dipende dalla qualità coordinata di LED, circuiti stampati, lenti ottiche, alloggiamenti, guarnizioni, connettori, cablaggio, hardware di montaggio e componenti del controller.
Controllo del gruppo ottico
Il posizionamento dell'emettitore e l'allineamento dell'obiettivo possono influenzare l'uniformità ottica. Quando più moduli vengono installati uno accanto all'altro, piccole differenze nel comportamento ottico possono diventare più visibili.
Controllo del montaggio elettrico
Cablaggi, giunti di saldatura, connettori, componenti di protezione dei circuiti e schede a circuiti stampati devono essere assemblati secondo procedure di produzione controllate.
Controllo dell'assemblaggio meccanico
Gli elementi di fissaggio, le staffe, le guarnizioni, le uscite dei cavi e le interfacce delle lenti devono essere installati in modo coerente. Le vibrazioni del veicolo sottopongono questi componenti a stress meccanici ripetuti.
Ispezione del processo
Il controllo qualità è più efficace quando è distribuito lungo tutta la produzione invece di limitarsi a un controllo estetico finale.
- Ispezionare i componenti in entrata:Verifica LED, componenti elettronici, lenti, alloggiamenti, guarnizioni e connettori critici.
- Gruppo di controllo:Utilizzare procedure ripetibili per cablaggio, saldatura, sigillatura, fissaggio e installazione dell'obiettivo.
- Controllare il comportamento ottico:Verificare i modelli di luce e l'uscita ottica approvati.
- Valutare la resistenza ambientale:Applicare test pertinenti sull'acqua, sulle vibrazioni, sulla corrosione e sulla temperatura.
- Verificare il funzionamento del controller:Conferma modelli, colori, sincronizzazione e funzioni direzionali.
- Ispezionare l'assemblaggio finito:Controllare connettori, punti di montaggio, condizioni delle lenti, qualità della custodia ed etichettatura.
Perché la coerenza è importante nelle applicazioni per flotte
Una flotta può installare dozzine o centinaia di moduli di allarme su diverse piattaforme di veicoli. Il comportamento ottico, la logica del controller, i connettori, i metodi di montaggio e la documentazione coerenti possono rendere l'installazione e la manutenzione molto più semplici.
La documentazione come parte della qualità
Disegni tecnici, schemi elettrici, istruzioni di installazione, informazioni sul controller e registri di ispezione aiutano a creare un chiaro collegamento tra la produzione e l'integrazione del veicolo.
Una buona documentazione supporta anche la manutenzione futura. Un tecnico dovrebbe essere in grado di identificare quale modulo si collega a quale uscita del controller e comprendere la modalità operativa prevista senza effettuare il reverse engineering dell'intero veicolo.
Cosa dovrebbe includere una specifica tecnica pratica?
Una specifica tecnica pratica trasforma un requisito generale di segnalazione luminosa in una configurazione che progettisti, produttori, installatori e operatori possono comprendere in modo coerente.
| Area delle specifiche | Informazioni da definire | Perché è importante |
|---|---|---|
| Ruolo del veicolo | Emergenza, edilizia, servizi pubblici, agricoltura, trasporti, servizi o usi speciali | Stabilisce il contesto operativo |
| Configurazione | Barra luminosa, faro, testata luminosa, a scomparsa, visiera, sistema direzionale | Determina l'integrazione fisica e ottica |
| Colore | Colore o combinazione di avvertenza approvata | Collega il sistema ai requisiti dell'applicazione |
| Voltaggio | Architettura elettrica del veicolo e autonomia operativa | Previene il disadattamento elettrico |
| Controllare | Pattern, sincronizzazione, modalità direzionali, controllo del colore | Definisce il comportamento del sistema |
| Montaggio | Tetto, griglia, parte posteriore, laterale, visiera, installazione nascosta | Determina i requisiti di visibilità e installazione |
| Ambiente | Acqua, polvere, vibrazioni, temperatura, raggi UV, corrosione | Adatta la costruzione alle condizioni operative |
| Test | Requisiti di test del mercato e del prodotto applicabili | Fornisce una chiara base tecnica per la valutazione |
Definire prima il veicolo
Le dimensioni del veicolo, la struttura del tetto, i pannelli della carrozzeria, le griglie, i portabagagli, gli specchietti, le porte, gli accessori e le luci esistenti devono essere mappati prima di finalizzare il layout degli avvertimenti.
Definire le condizioni operative effettive
La specifica dovrebbe identificare dove e quando verrà utilizzato il sistema. Il lavoro stradale diurno, l'edilizia notturna, la risposta alle emergenze, il lavoro nei campi agricoli, i magazzini e le operazioni di servizio municipale possono richiedere strategie di allarme molto diverse.
Definire le zone di visibilità
Invece di indicare solo quante lampade sono necessarie, specifica quali direzioni devono rimanere visibili. Un piano tecnico può identificare i requisiti di copertura anteriore, posteriore, laterale, elevata e a distanza ravvicinata.
Definire l'architettura elettrica
La tensione, i requisiti di corrente, il tipo di connettore, la posizione del controller, la protezione del circuito, il percorso dei cavi e la messa a terra devono essere identificati prima dell'inizio della produzione o della conversione del veicolo.
Definire i requisiti del servizio
I dispositivi di segnalazione dovrebbero rimanere pratici da pulire, ispezionare, regolare e sostituire. La specifica tecnica dovrebbe pertanto includere, ove opportuno, dettagli sull'accesso al servizio e sull'installazione.
Identifica i punti in cui il traffico in avvicinamento, i pedoni e i lavoratori devono vedere il veicolo.
Identificare i punti di montaggio fisici, gli ostacoli, la carrozzeria e lo spazio disponibile.
Identificare l'alimentazione, la posizione del controller, i percorsi dei cavi, la protezione e l'accesso al servizio.
Identificare come il prodotto verrà pulito, ispezionato, regolato e sostituito.
Un pratico flusso di lavoro di selezione
- Definire la funzione del veicolo:Stabilire il motivo per cui è necessario un ulteriore avviso visivo.
- Indicazioni per la visualizzazione della mappa:Identificare le esigenze di visibilità anteriore, posteriore, laterale, elevata e a distanza ravvicinata.
- Identificare gli ostacoli:Controllare la carrozzeria, i portapacchi, gli specchietti, gli attrezzi, gli accessori e le attrezzature.
- Seleziona la configurazione fisica:Scegli la combinazione appropriata di barre, fari e fari.
- Conferma colore e modelli:Seleziona le modalità operative approvate per la destinazione e il ruolo del veicolo.
- Conferma compatibilità elettrica:Controllare la tensione, il cablaggio, i connettori, le funzioni del controller e la protezione del circuito.
- Confermare i requisiti ambientali:Adattare l'attrezzatura all'esposizione ad acqua, polvere, vibrazioni, raggi UV e temperatura.
- Esaminare la documentazione:Assicurarsi che i disegni del prodotto, le informazioni sul cablaggio, i dettagli di montaggio e la documentazione di test corrispondano alla configurazione finale.
Questo flusso di lavoro mantiene la selezione del prodotto legata ai requisiti effettivi del veicolo. Fornisce inoltre una base più chiara per la comunicazione tra produttori di veicoli, operatori di flotte, integratori, team di acquisto e tecnici di installazione.
Domande frequenti
A cosa servono principalmente le spie LED?
Vengono utilizzati per aumentare la visibilità del veicolo e comunicare condizioni operative speciali come risposta alle emergenze, lavori stradali, costruzione, manutenzione, operazioni di servizi pubblici, controllo del traffico o altre attività che richiedono ulteriore consapevolezza.
Tutti i colori delle spie sono adatti ad ogni veicolo?
No. I colori delle spie possono essere regolati in base al Paese, alla giurisdizione, alla categoria del veicolo e al tipo di servizio. Il mercato di destinazione e la funzione prevista del veicolo devono essere confermati prima di specificare un colore.
Qual è la differenza tra una barra luminosa e una testa luminosa?
Una barra luminosa è generalmente un gruppo multimodulo più grande, spesso installato sul tetto di un veicolo per un'ampia copertura. Un faro è un modulo individuale più piccolo che può essere distribuito attorno alla parte anteriore, posteriore, laterale o in altre aree del corpo.
Perché un veicolo dovrebbe utilizzare diversi piccoli moduli invece di una grande barra luminosa?
I moduli distribuiti possono colmare le lacune di visibilità causate dalla carrozzeria, dall'attrezzatura o dalla geometria del veicolo. Possono anche facilitare l'integrazione delle funzioni di allarme nelle aree in cui un tetto di grandi dimensioni non è pratico.
Una luminosità più elevata significa sempre migliori prestazioni di avviso?
No. Le prestazioni utili degli avvisi dipendono anche dalla distribuzione ottica, dall'angolo di visione, dalla posizione di montaggio, dall'illuminazione dello sfondo, dalle condizioni meteorologiche, dalla geometria del veicolo e dal comportamento del flash.
Dove deve essere installata una spia?
La posizione corretta dipende dal veicolo e dalle direzioni da cui deve essere riconosciuto. Le posizioni del tetto, della griglia, della parte posteriore, laterale, della visiera e nascoste presentano tutte vantaggi e limitazioni diverse.
Cosa bisogna considerare per i veicoli da cantiere?
Le considerazioni chiave includono vibrazioni, polvere, fango, esposizione agli urti, movimento delle apparecchiature, resistenza del montaggio, visibilità attorno alle strutture di grandi macchine, protezione del cablaggio e accesso per la manutenzione.
Quanto è importante il controllore?
Il controller può coordinare più moduli e gestire schemi di flash approvati, sincronizzazione, sequenze direzionali, modalità colore e funzioni di commutazione. Si tratta di una parte importante del sistema di allarme generale.
Perché la tutela dell’ambiente è importante?
I prodotti montati su veicoli possono essere esposti a pioggia, spruzzi, polvere, fango, sale, vibrazioni, esposizione ai raggi UV e variazioni di temperatura. L'alloggiamento, l'obiettivo, i collegamenti elettrici, l'hardware di montaggio e il metodo di installazione devono essere tutti appropriati per l'ambiente reale.
Che tipo di test dovrebbero essere considerati?
A seconda dell'applicazione e del mercato, le valutazioni rilevanti possono includere test fotometrici, test di vibrazione, test di ingresso di acqua, valutazione della corrosione, valutazione della temperatura, test elettrici e test di compatibilità elettromagnetica.
I sistemi di allarme possono essere personalizzati per diversi modelli di veicoli?
SÌ. La personalizzazione può riguardare dimensioni del modulo, staffe di montaggio, lunghezze dei cavi, connettori, logica del controller, schemi di lampeggiamento, combinazioni di colori e disposizioni di installazione fisica.
Come può una flotta standardizzare i sistemi di allarme tra diversi veicoli?
Una flotta può stabilire requisiti comuni per colori approvati, modelli operativi, logica del controller, pratiche di cablaggio, connettori, protezione ambientale e procedure di ispezione, consentendo al tempo stesso di variare la configurazione fisica di montaggio in base al modello di veicolo.
Qual è il fattore più importante nella scelta di un sistema di allarme?
Il fattore più importante è se il sistema completo comunica chiaramente le condizioni operative del veicolo nelle condizioni in cui il veicolo lavorerà effettivamente. Ciò richiede di considerare insieme l'applicazione, gli angoli di visione, il montaggio, l'ottica, il colore, il controllo, la compatibilità elettrica, la protezione ambientale e i requisiti applicabili.
In che modo una migliore progettazione degli avvisi può creare una comunicazione più chiara con il veicolo?
Un'efficace illuminazione di segnalazione del veicolo è il risultato di un'ingegneria coordinata piuttosto che di un'unica specifica. La tecnologia LED fornisce una base flessibile, ma le prestazioni finali dipendono dal design ottico, dal colore, dal comportamento del flash, dalla posizione di montaggio, dalla logica di controllo, dall'integrazione elettrica, dalla protezione ambientale e dal veicolo stesso.
Un camion di servizio stradale può aver bisogno di un forte riconoscimento posteriore e laterale quando è fermo nel traffico. Una macchina da costruzione potrebbe necessitare di una copertura elevata attorno a una struttura di grandi dimensioni. Le attrezzature agricole possono richiedere visibilità di avvertimento attorno agli accessori mentre si lavora in condizioni meteorologiche variabili. Un veicolo di emergenza può richiedere più moduli coordinati con modalità operative chiaramente definite.
Questi scenari dimostrano perché i dispositivi di allarme dovrebbero essere progettati come un sistema. Ogni modulo dovrebbe avere un motivo per essere installato. Ogni posizione di montaggio dovrebbe soddisfare un requisito di visibilità. Ogni funzione del controller dovrebbe corrispondere a un'esigenza operativa.
Per gli operatori di flotte e gli integratori di veicoli, questo approccio facilita anche la standardizzazione. È possibile stabilire requisiti comuni per colori, modelli, controller, cablaggio, metodi di montaggio, protezione ambientale e ispezione, consentendo comunque a ciascuna piattaforma del veicolo di utilizzare una configurazione adatta alla propria struttura della carrozzeria.
Per i produttori, lo stesso principio supporta una personalizzazione più utile. Invece di cambiare componenti senza uno scopo definito, è possibile sviluppare un sistema personalizzato in base al ruolo specifico del veicolo, ai requisiti di montaggio, alla zona di visibilità, alle condizioni ambientali o all'architettura di controllo.
In definitiva, ben progettatoLuci di segnalazione a LEDdovrebbe rendere un veicolo più facile da riconoscere e le sue condizioni operative più facili da comprendere. L’obiettivo non è l’eccesso visivo. L'obiettivo è una comunicazione affidabile, chiara e opportunamente controllata tra il veicolo e le persone che lo circondano.
Hai bisogno di una configurazione di illuminazione d'avvertimento specifica per il veicolo?
NOVAfornisce soluzioni di illuminazione di avvertimento per veicoli per diversi ambienti operativi, strutture del veicolo, requisiti di montaggio, sistemi di controllo e scenari applicativi. Per una configurazione adatta ai requisiti del tuo progetto,contattaciper discutere i dettagli tecnici.
